使用Graphics模仿的Water Sort Puzzle（一）

摘要

好久没有写过文章了，现在给大家分享下近期比较火的Water Sort Puzzle小游戏，这里是使用的Graphics进行绘制实现，个人认为使用物理+shader进行流体的实现效果会更好且代码相对简单明了，因为只写了2-3天时间没有做过多的优化，这里只进行大体流程的分享该方案并不是最优方案，仅做参考。

版本说明

使用 CocosCreator 的 2.4.3 版本。

开始

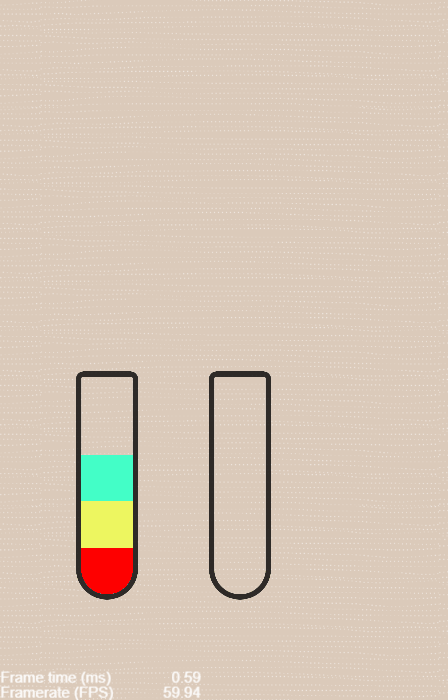

效果演示：

img_name

介绍：

怎么使绘制的形状显示在试管中
如何绘制正常时的形状（这里我分为了正常时的形状和倾斜时的形状，正常时形状高度为100）
试管倾斜时里面的液体怎么同时进行倾斜
考虑倒水的试管怎么出现流动效果，以及中间部分如何衔接，被倒入的试管如何显示液体流下（后续更新）
如果相同颜色的怎么进行一同流入（后续更新）

进入正题：

怎么使绘制的形状显示在试管中

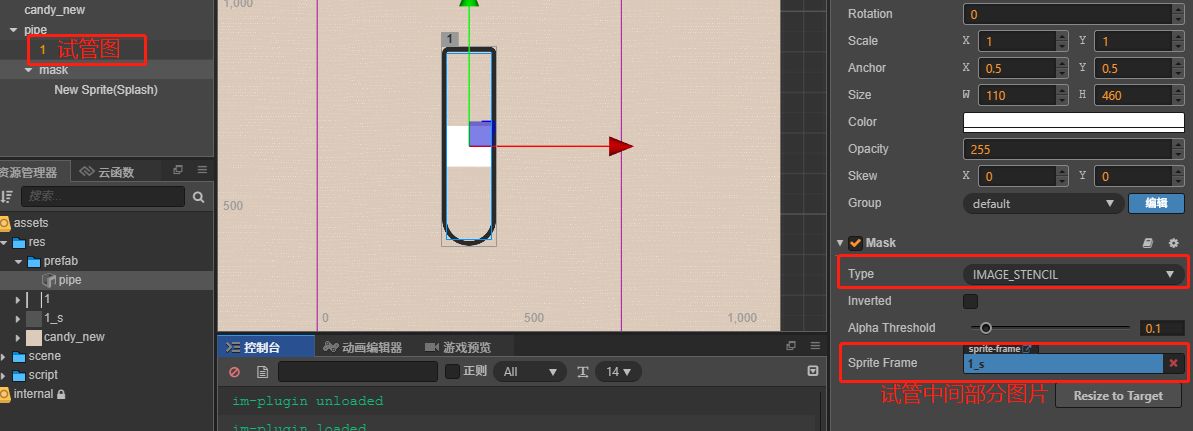

这里我使用的是Mask组件进行设置，我们需要准备两张图片一张为试管图，另一张为试管中间部分图片，然后再Mask组件Type类型选择IMAGE_STENCIL模式并把准备的图片拖入SpriteFrame中，mask节点宽高设置为中间图片宽高即可。

如何绘制正常时的形状

怎么进行初始化绘制正常时的形状呢？我这里的思路为一个颜色代表一个绘制节点，并对节点名存储在当前脚本定义的Map中用于后面倾斜时的绘制操作

arr = [
     {
            "color":"255,0,0",// 需要绘制的rgb颜色
            "tag":"红"// 颜色标签
        },
        {
            "color":"67,255,199",
            "tag":"绿"
        },
        {
            "color":"67,255,199",
            "tag":"绿"
        }
]
 /**
 * 绘制正常正方形
 * @param arr 接收初始化绘制的数组
 */
private _graphics(arr:arr):void{
    // this.colorDistanceRadius表示为半径，这里选取的为左边即-(width/2)
    // this.colorShapeHeight 表示为需要绘制形状的高度
    // _x为左边x即绘制开始起点 ，_xx为右边x
    // _y为高度，循环增加
    let _x = this.colorDistanceRadius,_xx = Math.abs(_x),_y = 0;
    arr.forEach((res,index)=>{
        // this.nodeGraphicsMap 当前脚本存储的绘制节点
        let ctx,_name = 'g'+index;
        let _nodeGraphics = this.nodeGraphicsMap.get(_name);
        if (!_nodeGraphics) {
            let node = new cc.Node();
            node.name = _name;
            ctx = node.addComponent(cc.Graphics);
            this.node.addChild(node);
            _nodeGraphics = {tag:res.tag,graphics:ctx,position:{upperLeft:0,upperRight:0,rightLower:0,leftLower:0}};
            this.nodeGraphicsMap.set(node.name,_nodeGraphics);
        }
        let _arr = res.color.split(',');
        let rgb = _arr.map(Number);
        ctx.fillColor = new cc.Color(rgb[0],rgb[1],rgb[2]);
        _nodeGraphics.position.leftLower = _y;
        // 起始点左下
        ctx.moveTo(_x,_y);
        _nodeGraphics.position.rightLower = _y;
        // 起始点右下
        ctx.lineTo(_xx, _y);
        _nodeGraphics.position.upperRight = _y + this.colorShapeHeight;
        // 结束右上
        ctx.lineTo(_xx, _y + this.colorShapeHeight);
        _nodeGraphics.position.upperLeft = _y + this.colorShapeHeight;
        // 结束左上
        ctx.lineTo(_x, _y + this.colorShapeHeight);
        // 填充
        ctx.fill();
        // 根据当前节点名称存储对象
        this.nodeGraphicsMap.set(_name,_nodeGraphics);
        // _y随着循环进行增加
        _y += this.colorShapeHeight;
    });
}

试管倾斜时里面的液体怎么同时进行倾斜

首先我们在onLoad方法中进行监听其pipe节点的旋转事件进行绘制旋转时形状倾斜的状态。

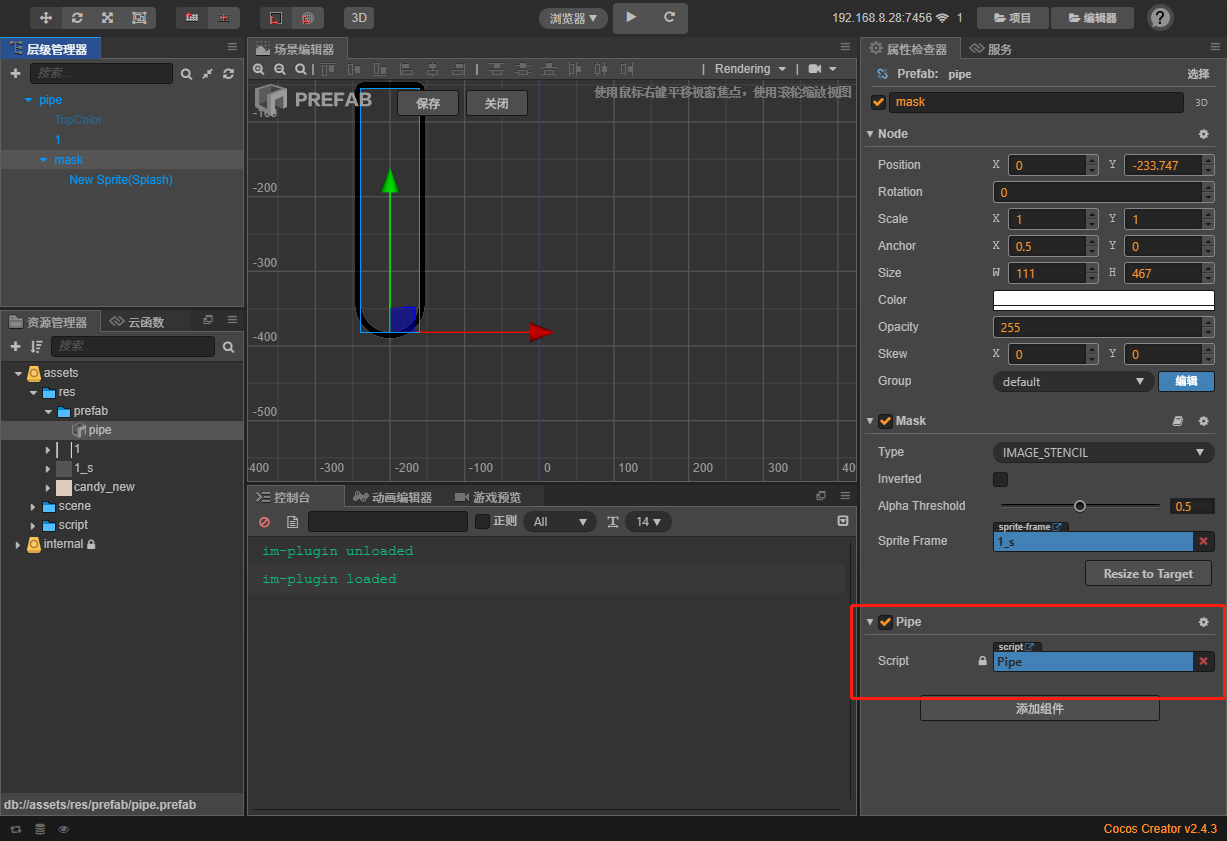

这里我把脚本挂载到了mask节点下，所以要监听其父节点。
